Кнопка тривоги ИРТС-1

Кнопка тривоги з фіксацією та ключем, ручно-ніжна, кнопка тривоги ІРТС-1 призначена для формування сигналу про тривогу при виявленні небезпеки. Застосовується з технічними засобами охоронно-пожежної або охоронної сигналізації, що реагують на спрацьовування сповіщувача, включеного до шлейфу сигналізації приймально-контрольного приладу та наведеного в дію людиною, що виявила тривожну ситуацію або зазнала нападу.

Характеристики

- Напруга живлення: 12 В
- Максимальне значення сили струму, що проходить через замкнуті контакти: не більше 0,03 А.
- Максимальне значення напруги постійного струму, що подається на контакти: не більше 60 В.
- Мінімальне значення постійного струму, що проходить через замкнуті контакти: не менше 0,1 мА.
- Мінімальне значення напруги постійного струму, що подається на контакти: не менше 10 В.
- Вихідний електричний опір при замкнутих контактах при силі постійного струму 100 мА: не більше 0,5 Ом.
- Вихідний електричний опір при розімкнених контактах: не менше 200 кОм.
- Сила натискання кнопки в осьовому напрямку:

до фіксації режиму "Тривога": від 5 до 10 Н (від 0,5 до 1 кгс);
- максимальна, що не призводить до руйнування: не більше 200 Н (20 кгс).

- Вільний хід кнопки спрацьовування: 3+/-0,5 мм.
- Ступінь захисту оболонки: IP30 за ГОСТ 14254.
- Матеріал: пластик.
- Колір: білий.
- Розміри: 82 х 82 х 27 мм.

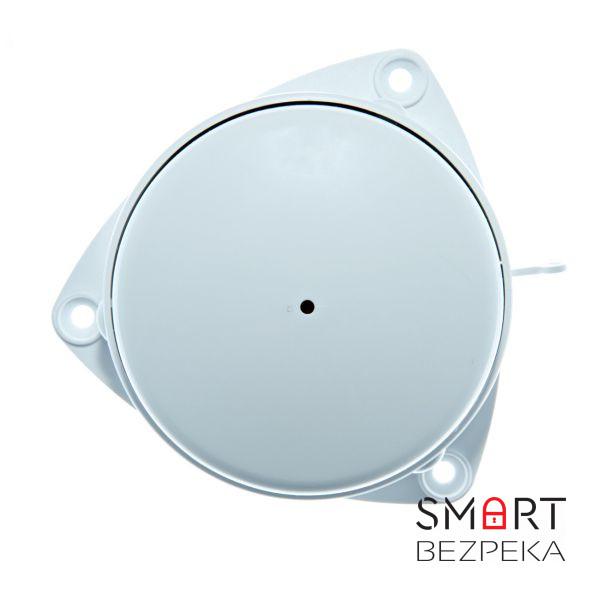

Сповіщувач має пластмасовий корпус, що складається з основи та пружної кнопки. У центрі кнопки знаходиться циліндричний отвір для контролю положення штовхача. По краях основи розташовані три отвори з пломбованими чашками для кріплення сповіщувача на об'єкті. На звороті основи є клемник гвинтовий для підключення сповіщувача в шлейф тривожної сигналізації, що працює на розрив.

У черговому режимі контакти клемника нормально замкнуті. При натисканні на кнопку рукою/ногою відбувається розмикання контактів, сповіщувач переходить у режим "Тривога".

Для повернення сповіщувача в черговий режим, необхідно вставити спецключ в технологічний отвір у підставі, до упору. Після цього штовхач буде видно у центральному отворі кнопки. Отвір для ключа опечатується пломбою-наклейкою з комплекту сповіщувача.

Контроль стану сповіщувача здійснюється за положенням червоного штовхача в центральному отворі кнопки: якщо торець штовхача видно, значить сповіщувач знаходиться в черговому режимі, якщо не видно - у режимі "Тривога".
