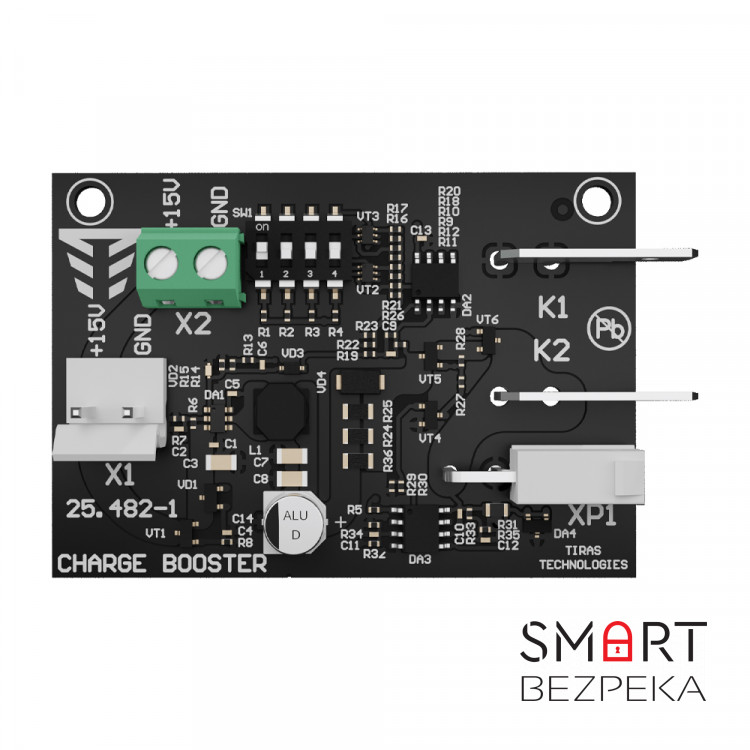

Модуль швидкого заряджання АКБ Charge BOOSTER

Призначення та принцип дії
Charge BOOSTER призначений для пришвидшення заряджання акумулятора централей «Orion NOVA L/M», «Orion NOVA 4/8/16» та лінійки ППКО «Оріон-Т.3.2».
Модуль підключається в розрив лінії заряджання АКБ від централі й додає струм заряджання з підключеного до нього блока живлення.
Величина додаткового струму налаштовується перемикачами на самому модулі - 300/700/900/1800 додаткових мА.
Також блок живлення може бути зовнішній (наприклад PSU25-15 або БЖ1230), якщо потужності вбудованого не вистачає.
Свинцево-кислотні батареї і Charge BOOSTER
Якщо використовувати класичну свинцево-кислотну АКБ на 7 А*год, Charge BOOSTER збільшить струм заряду з 450 мА до 750 (перемикач модуля №1). Це пришвидшить заряджання батареї на 30-40%, що буде дуже актуально при постійних короткочасних відключеннях електроенергії.
Літієві АКБ
Charge BOOSTER може живити максимальним струмом модуля (+1800 мА) літій-іонні чи літій-ферум-полімерні (LiFePO4) батареї, без ризику негативного впливу на АКБ. При цьому швидкість заряджання збільшиться до 4 разів, наприклад, АКБ 8 А*год можна буде повністю зарядити за 5 годин, що дозволить забезпечити стабільну роботу системи навіть з дуже обмеженим графіком електропостачання.
Приклади конфігурації Сharge BOOSTER

АКБ
Перемикач SW1
Додатковий струм заряджання
Блок живлення
Час заряджання до 100%*

AGM 7 А*год
1
300 мА
Штатний
~12-13 годин

AGM 9 А*год
2
700 мА
Заміна штатного на PSU35-15
~11-12 годин

LiFePO4 6 А*год
3
900 мА
Заміна штатного на PSU35-15
~7-9 годин

LiFePO4 8 А*год
4
1800 мА
Додатковий БЖ PSU25-15
~5-6 годин
