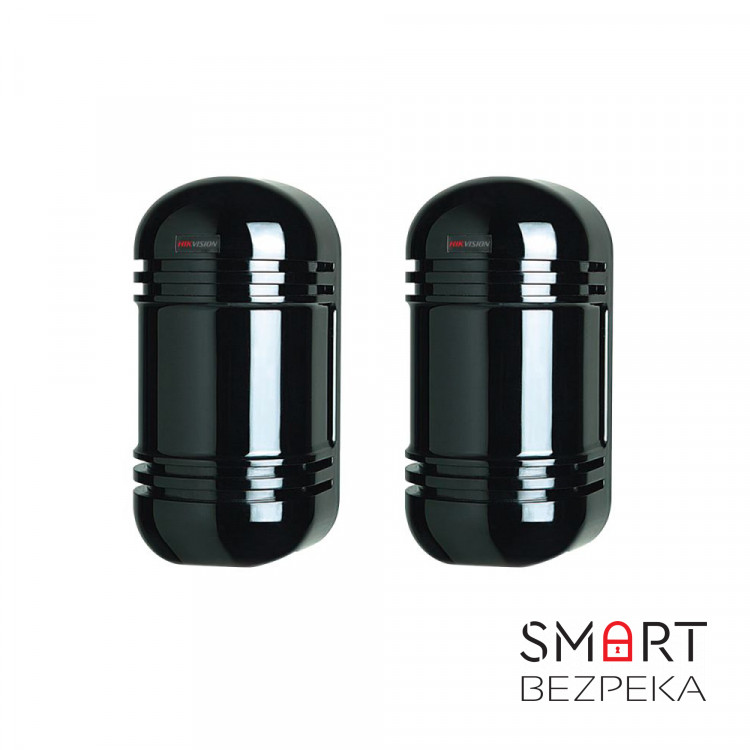

ІЧ-бар'єр двопроменевий Hikvision DS-PI-T250

Активний інфрачервоний двопроменевий бар'єр DS-PI-T250.

ПРИЗНАЧЕННЯ

Призначений для виявлення порушника як в приміщенні, так і на вулиці. Бар'єр рекомендується використовувати для захисту дверей, вікон, воріт, складів з високими стелажами і для захисту периметрів.

ПРИНЦИП РОБОТИ ІЧ-БАР'ЄРА DS-PI-T250

Бар'єр складається з двох частин: передавача (TRANSMITTER) і приймача (RECEIVER). У передавачі знаходяться діоди, що випромінюють інфрачервоні пучки світла, а в приймачі діоди, що приймають їх. Якщо хоч би два інфрачервоних променя перекриваються стороннім предметом або істотою, бар'єр переходить в режим «ТРИВОГА» і приймач передає сигнал на центральний блок охоронної сигналізації.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Тип датчика: дротовий
Кількість інфрачервоних променів: 2
Довжина ІЧ-променя: 250м
Макс. дальність спрацювання: 2500м
Горизонтальний кут налаштування променя: 180 градусів (± 90 градусів)
Вертикальний кут налаштування променя: 20 градусів (± 10 градусів)
Час спрацювання: 50-700ms
Тампер: 1b DC 30В 0.05A макс.
Вихід тривоги: FORM C (NO/NC змінюваний), DC 30В 0.05A макс.
Живлення: DC 10.5-28 В
Споживання: 105mA
Діапазон температур: -25°C...+55°C
Розміри: 270 x 90 x 90 мм
Вага: 1100г

ВСТАНОВЛЕННЯ ІЧ-БАР'ЄРА

- Виберіть необхідне місце для встановлення бар'єра.
- Переконайтеся, що передавальна частина знаходиться навпроти приймача, і що діоди приймача і передавача розташовані на одному рівні. Коли діоди на одному рівні, при увімкненому живленні ІЧ-бар'єр знаходиться в режимі «ОХОРОНА». Якщо ж діоди не розташовані один навпроти одного, бар'єр перейде в режим «ТРИВОГА».
- Переконавшись, що приймач і передавач спрямовані правильно, закріпіть обидві частини бар'єра за допомогою шурупів і кріпильних елементів.
