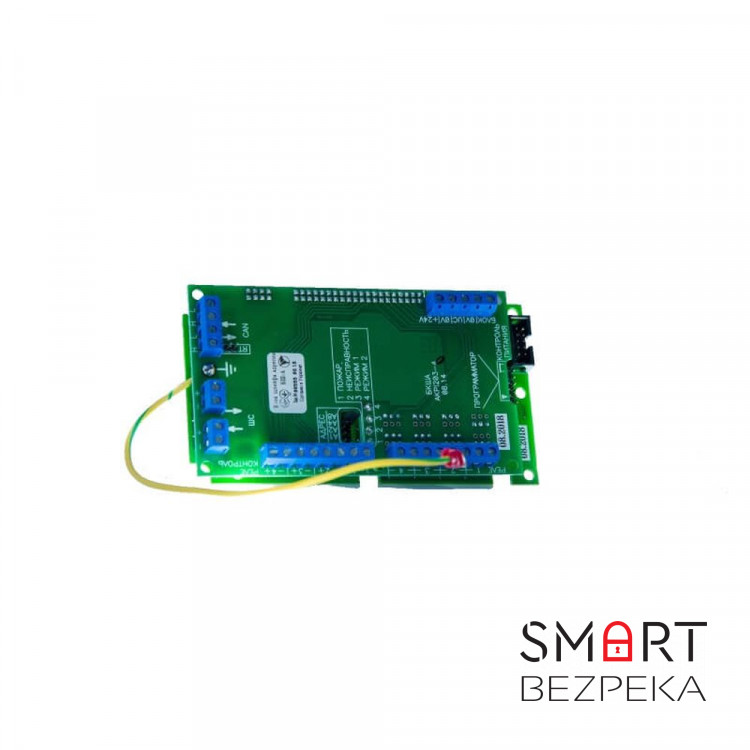

Блок шлейфа адресний СКБ Електронмаш - БШ-А для пожежної сигналізації

БШ-А - блок шлейфу адресний.
Бренд: СКБ Електронмаш
Призначення
Блок шлейфу адресного БШ-А забезпечує:

- живлення кільцевого шлейфу сигналізації із захистом від короткого замикання;
- зв'язок між компонентами всередині шлейфу;
- связь шлейфа с системой;
- зберігання конфігурації шлейфу;
- адресацію шлейфу;
- зберігання та обробку аргументів логіки роботи зон та груп шлейфу;
- введення в систему сигналу "Блокування" (розкриття) з тамперного контакту;
- введення в систему стану джерела живлення «Uc».

Особливості
На БШ-А розміщені 4 світлодіодні індикатори для відображення режимів роботи блоку та вилки для адресації блоку за допомогою встановлення в них джамперів (поставляються в комплекті).
Відображення поточного стану БШ-А виконано на світлодіодах "Пожежа" (червоний), "Несправність" (жовтий), "Режим 1" (жовтий), "Режим 2" (жовтий).

Характеристики

- Максимальна кількість адресних сповіщувачів, що встановлюються в адресний шлейф – 127 шт.
- Максимальна кількість БВВ-А, що встановлюються в адресний шлейф - 40 шт.
- Власний струм споживання БШ-А без урахування шлейфу не більше - 50 мА.
- Струм споживання шлейфом не більше - 300 мА
- Комутована напруга на виходах ключів (оптореле) «РЕЛЕ1», «РЕЛЕ2», «РЕЛЕ3», «РЕЛЕ4» не більше 42 В змінного або 60 В постійного струму, струм, що комутується, не більше 0.1 А.
