Для стабільної та безперебійної роботи будь-яких камер відеоспостереження потрібно дві речі: електрика та кабель для передачі відео та аудіо сигналу. Якщо з першим все зрозуміло, то що робити з другим? Який кабель підійде для тієї чи іншої камери, як вибрати і як розрахувати, розповідаємо у статті.
Для відеокамер, які працюють за допомогою wi-fi, кабель не потрібен, оскільки передача сигналу проходить через інтернет. Потрібно лише забезпечити електроживлення.
Щоб стабільно передавати цифровий сигнал, потрібно 4 жили. І це щонайменше. Найбільш поширеним кабелем для більшості відеокамер та реєстраторів вважається кручена пара. Не забуваймо і про те, що для роботи техніки необхідно підключити електрику. А це ще два кабелі. Для обтиску цих кабелів використовуються спеціальні конектори та відповідні інструменти.
Типи дротів передачі сигналу
Існує кілька різновидів проводів, кожен з яких має свої особливості:
- коаксіальний. У ньому міститься центральна жила та обплетення. Головними перевагами такого кабелю вважається міцність та невисока ціна. І що ще важливо – з ним можна прокладати довгі кабелі траси без ризиків безпеки передачі даних.
- кручена пара. Дуже поширений варіант. Є можливість використання спеціальних передавачів для сигналу, які зменшують шуми та позбавляють перешкод.

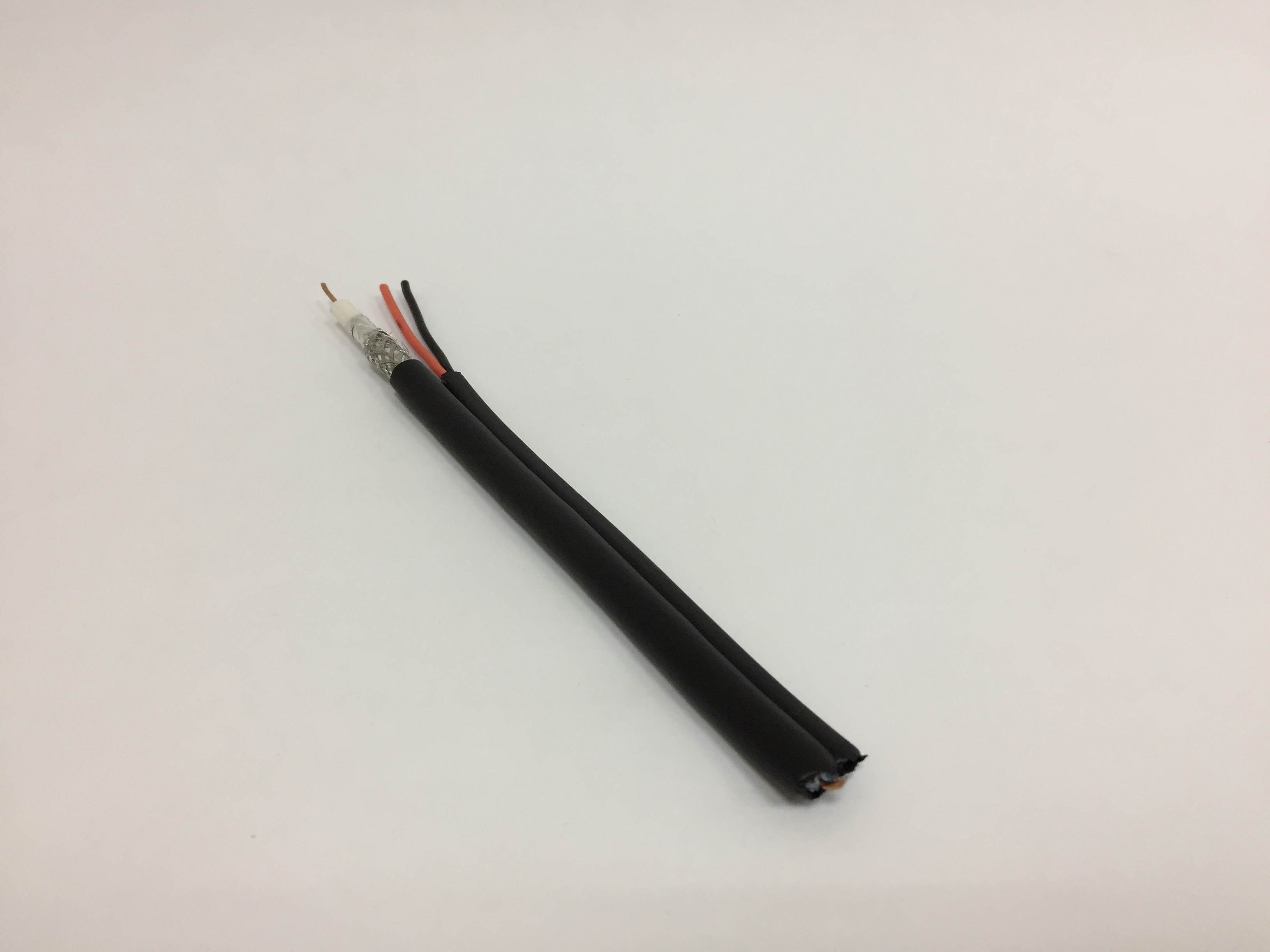

- комбінований. Найзручніший з усіх перерахованих, оскільки один кабель з'єднує дві функції: передачу електроживлення і відеозаписів. До кожної такої камери потрібно провести лише один кабель, що зменшує витрати.
Які переваги у комбінованого кабелю?
Економія місця. Сам по собі кабель буде товстішим, ніж будь-який інший, але так як він замінює відразу два кабелі, то місце ви все одно зможете економити.
Міцність. Такий провід дуже міцний і не рветься навіть за протяжки. Внутрішні жили захищає товстий шар обплетення та зовнішньої оболонки. Якщо використовувати його для великих прольотів, для фіксації підійде звичайний сталевий трос. Він не зможе пошкодити кабель, проте добре його зафіксує.
Легкість монтажу. Як уже було сказано вище, для підключення потрібен лише один такий кабель замість двох і більше. Його потрібно протягнути до кожної камери. Це економить час та ресурси, спрощує встановлення.
Стабільність. Використання комбінованого кабелю гарантує добрі показники на відстанях.
Взаємозалежність живлення та довжини кабелю

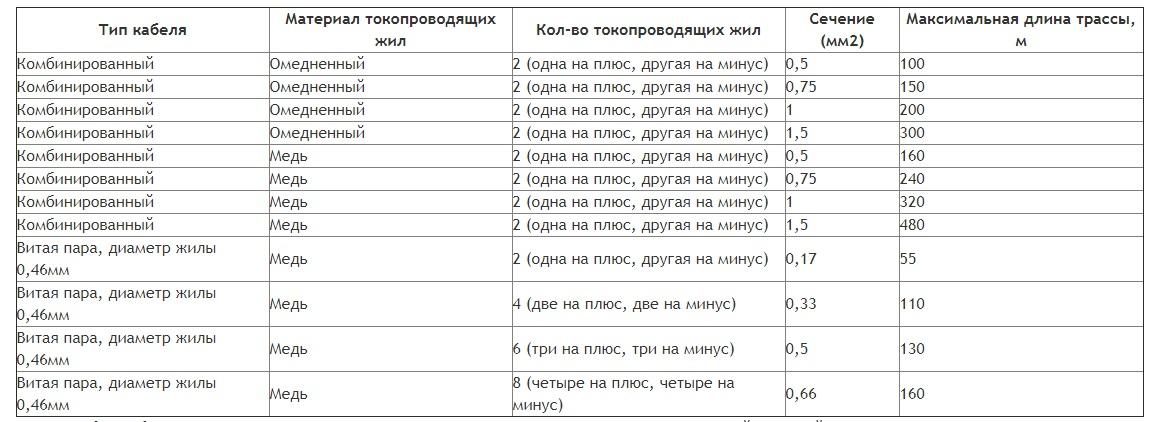

Силовий кабель впливає на те, яка максимально допустима довжина доступна для монтажу живлення. Потрібно пам'ятати, що чим більша довжина траси, тим сильніший у ній опір. Щоб зменшити його, потрібно збільшувати переріз живлячих жил. У такий спосіб можна збільшити довжину траси. У нижченаведених таблицях наведені орієнтовні дані, як залежить розмір перерізу від максимальної відстані.
Наведена у таблиці інформація багаторазово підтверджена практично. Найчастіше це оптимальні відстані. Але щоб отримати найточніший результат для конкретного випадку, рекомендується зробити власні виміри.

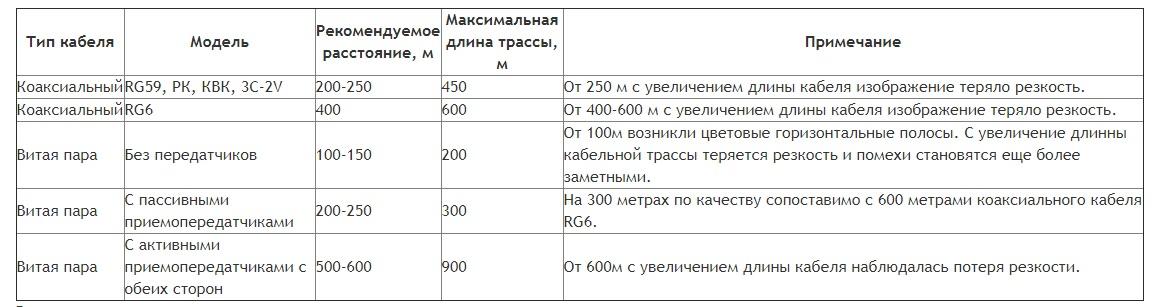

У цій таблиці вказано оптимальну довжину кабелю залежно від того, який тип кабелю використовується, а також який обраний вид передачі інформації.
Додаткові рекомендаці
Щоб правильно підібрати коаксіальний кабель, враховуйте такі фактори, як:
- діаметр кабелю;
- матеріал провідника, що у центрі;
- коефіцієнт згасання;
- якість та щільність обплетення.
Щоб зменшити рівень шуму або перешкод, рекомендуємо дивитися у бік дротів із екраном. Схоже в цьому випадку, як коаксіальний, так і кручена пара. Якщо встановлювати кручену пару для передачі відеосигналу, оптимально підключати одну жилу на плюс, а другу - на мінус. Дуже важливо, щоб кручені пари були одного кольору. вільні пари, Що Залишилися, можна використовувати як провідник живлення. Або зробити ще простіше – використовувати комбінований кабель.
