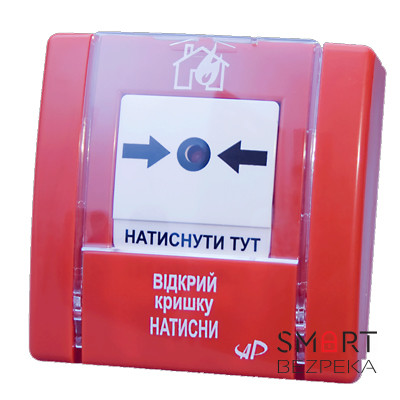

Срыватель пожарный ручной SPR-1

НАЗНАЧЕНИЕ

Извещатель пожарный ручной SPR–1, (далее - извещатель), представляет собой устройство, предназначенное для ручного включения тревожного состояния в системах пожарной и охранно-пожарной сигнализации.
Извещатель устанавливается в закрытых помещениях различных зданий.
Тревожное состояние (режим «ПОЖАР») передается по двухпроводному ШПС на ППКП, реагирующему на увеличение или уменьшение силы тока в ШПС.
Режим «ПОЖАР» в извещателе отображается механическим индикатором-шторкой с надписью «ПОЖАР».
Извещатель предназначен для эксплуатации при температуре от минус 10 °С до плюс 55 °С, относительной влажности (25 - 95) % (95% при 35°С) и давлении (86 – 106) Па.
Извещатель соответствует типу А по ДСТУ EN 54-11:2004.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Извещатель состоит из корпуса и поддона с закрепленной на нем печатной платой. Корпус имеет откидную крышку, предназначенную для защиты рабочего элемента (кнопки) от случайного нажатия.
Активизация режима «ПОЖАР» осуществляется пользователем нажатием кнопки после открытия крышки. На лицевой поверхности извещателя появляется сигнальная шторка с надписью «ПОЖАР». После снятия усилия кнопка механически фиксируется в
нажатом состоянии.

Возврат извещателя (и кнопки) в нормальное состояние производится с помощью
ключа возврата. Для этого необходимо:
1) вставить ключ возврата до упора в соответствующее отверстие, расположенное
снизу корпуса 1 и повернуть его по часовой стрелке на 90 градусов;
2) потянуть ключ возврата вниз до упора. Повернуть против часовой стрелки на 90
градусов;
3) вынуть ключ возврата.
