Сервопривод Tower Pro MG9OS с металлическим редуктором

Сервопривод Tower Pro MG9OS с металлическим редуктором — это компактное устройство, которое используется для точного управления движением различных механизмов. Оно преобразует электрические сигналы в механическое движение, обеспечивая высокую точность и стабильность работы. Благодаря прочным металлическим шестерням, этот тип сервоприводов выдерживает значительные нагрузки и долговременную эксплуатацию.
Основной принцип работы заключается в том, что сервопривод может вращать ось на заданный угол, что позволяет управлять положением различных элементов. Это устройство применяется в робототехнике, моделировании и автоматизации, где требуется точный контроль над движением. Сервопривод легко интегрируется в системы управления, работающие с различными контроллерами.
Компактные размеры и небольшой вес делают сервопривод идеальным для использования в ограниченных пространствах, а высокая скорость и плавность движения обеспечивают его универсальность в разных проектах, от простых механизмов до сложных систем автоматизации.
Основные преимущества:

- Прочность и долговечность: Металлический редуктор обеспечивает высокую устойчивость к износу и повышенную надежность в условиях интенсивной эксплуатации.
- Компактные размеры и малый вес: Благодаря небольшим габаритам и легкости, сервопривод можно использовать в устройствах с ограниченным пространством, не увеличивая общую массу конструкции.
- Высокая точность и скорость работы: Быстрое время отклика (0,08 сек на 60° при 6,6В) позволяет использовать его в проектах, где важны скорость и точное позиционирование.
- Универсальность в применении: Широкий диапазон рабочего напряжения (4,8–6,6В) делает его совместимым с различными источниками питания и контроллерами, что позволяет легко интегрировать в разнообразные проекты.
- Надежность при высоких нагрузках: Высокий крутящий момент до 2,2 кг/см и усилие на валу до 2,5 кг/см делают сервопривод подходящим для управления элементами, требующими значительного усилия.
- Энергоэффективность: Низкое потребление тока в движении (50–80 мА) и в удержании (5–10 мА) позволяет использовать сервопривод в автономных проектах с ограниченными источниками питания.

Технические характеристики:

- Рабочее напряжение: 4.8В – 6.6В
- Крутящий момент: – 1.8 кг/см при 4.8В– 2.2 кг/см при 6.6В
- Скорость поворота: – 0.10 сек/60° при 4.8В– 0.08 сек/60° при 6.6В
- Усилие на валу: до 2.5 кг/см (при 6 В)
- Тип сервопривода: аналоговый
- Выходные шлицы: 23 зуба (совместимы с Futaba)
- Ширина мёртвой зоны: 10 мкс
- Потребляемый ток: – в движении: 50–80 мА– в удержании: 5–10 мА– при блокировке: 800 мА
- Материал редуктора: металл (внешние шестерни), пластик (внутренние шестерни)
- Материал корпуса: пластик
- Длина кабеля: 25 см (JR-разъем)
- Размеры: 22.8x12.2x28.5 мм
- Вес: 13 г

Распиновка проводов:

- Коричневый: GND (земля)
- Красный: VCC (питание, +5 В)
- Желтый: PWM (цифровой сигнал управления)

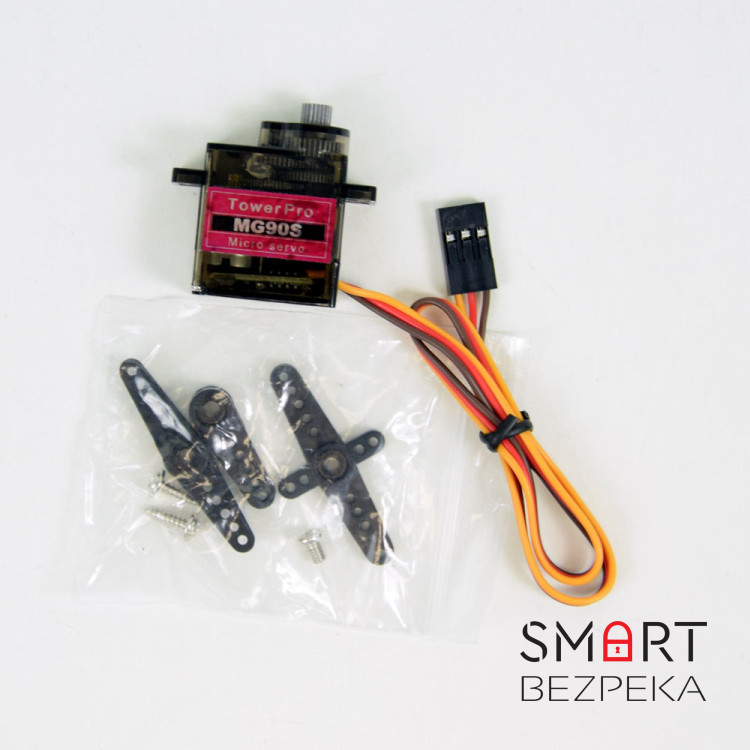

Комплектация:

- Сервопривод Tower Pro MG90S - 1 шт
- Пластиковые рычаги для сервопривода - 3 шт
- Болт для крепления рычага - 1 шт
- Крепежные винты - 2 шт
