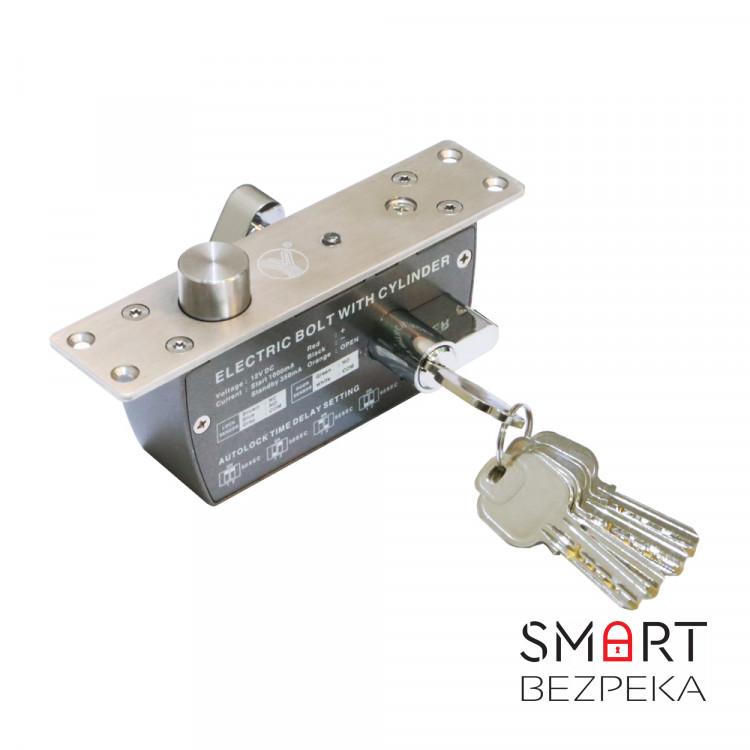

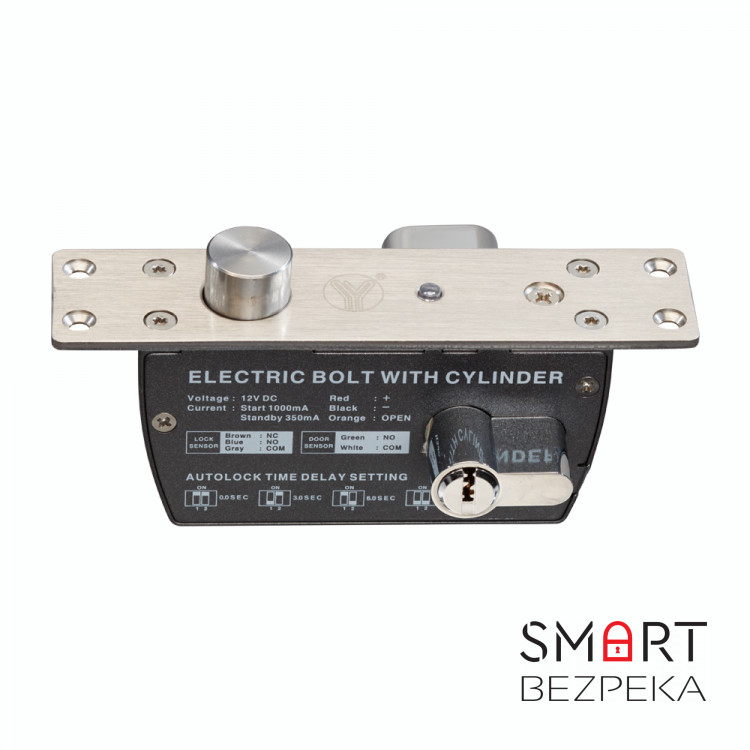

Ригельный замок YB-620(LED) врезной для системы контроля доступа

YB-620(LED) – врезной электроригельный замок для системы контроля доступа.

Бренд Yli Electronic.

Электроригельный замок предназначен для внутренней установки как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых и деревянных дверей.

Оснащен встроенным таймером задержки закрывания 0 | 3 | 6 | или 9 сек. (переключается перемычками на замке).

ЧТО ТАКОЕ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством эл.питания. Запирание двери осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть.

КАК РАБОТАЕТ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК YB-620(LED)

Во время закрытия двери, встроенный в замок геркон реагирует на магнит в ответной планке, и замыкает контакт соленоида, выдвигающего ригель.
В случае отключения электропитания замок находится в закрытом состоянии (ригель выдвинут).
Открывается замок управляющим контактом (оранжевый провод).

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

В автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-620(LED)

Тип замка: электроригельный
Тип установки: врезной
Сила удержания: 2000 кг
Таймер задержки: 0 | 3 | 6 | 9 сек.
Выходы: NO/NC/COM (датчик состояния замка), NO/COM (датчик состояния двери)
Без питания: закрыт
Питание: 12V
Потребление: 1000мА (рабочее) | 350мА (режим ожидания)
Размеры:

- замок: 150х36x57 мм
- ответная планка: 150х36x3 мм
- ригель: диаметр 20 мм, длина 16.5 мм (прямой)

Встроенный индикатор состояния двери и замка

КОМПЛЕКТАЦИЯ

- электроригельный замок
- накладка на замок
- ответная планка
- монтажный комплект
- крепежные накладки для полой металлической коробки
- инструкция
- ключевой цилиндр, ключи (5шт.), накладка на цилиндр

УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-620(LED)

- Настройте таймер задержки (переключается перемычками на замке).
- Вырубите нишу в дверной коробке/двери по размеру замка и ответной планки, после чего установите замок вровень с поверхностью (для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта).
- Приложите накладку на замок и зафиксируйте шурупами.
- Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм.
- Согласно инструкции подключения, подсоедините электроригельный замок YB-620(LED) к питанию и управляющим устройствам системы контроля доступа.

СОВМЕСТИМОСТЬ

Электроригельный замок YB-620(LED) совместим с кодовыми клавиатурами, считывателями, радиоконтроллерами, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов или другими устройствами систем контроля доступа.
