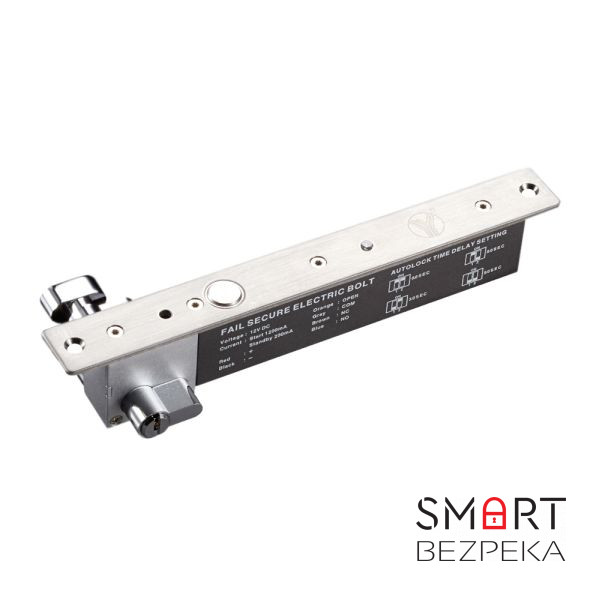

Ригельный замок YB-600A(LED) врезной для системы контроля доступа

YB-600A(LED) – врезной электроригельный замок c цилиндром для системы контроля доступа. Оснащен встроенной LED-индикацией, таймером задержки закрывания 0 | 3 | 6 | или 9 сек. (переключается перемычками на замке) и датчиком состояния двери
Компания-производитель YLI ELECTRONIC.
Электроригельный замок предназначен для внутренней установки как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, огнеупорных, деревянных, стеклянных дверей.

ЧТО ТАКОЕ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК
Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством эл.питания. Запирание двери осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть.
КАК РАБОТАЕТ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК YB-500U(LED)

Во время закрытия двери, встроенный в замок геркон реагирует на магнит в ответной планке, и замыкает контакт соленоида, выдвигающего ригель.
В случае отключения электропитания замок находится в открытом состоянии (ригель задвинут), что соответствует правилам пожарной безопасности.
Открывается замок управляющим контактом (оранжевый провод).
ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК
В автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-600A(LED)

- Тип замка: электроригельный
- Тип установки: врезной
- Сила удержания: 1000 кг
- Таймер задержки: 0 | 3 | 6 | 9 сек.
- Выходы: NO/NC/COM
- Без питания: открыт
- Питание: 12V
- Потребление: 1200мА (рабочее) | 200мА (режим ожидания)
- Размеры:

замок: 270x30x48 (мм)
- ответная планка: 100x25x3 мм
- ригель: диаметр 16 мм, длинна 13 мм (прямой)

КОМПЛЕКТАЦИЯ

- электроригельный замок
- накладка на замок
- ответная планка
- цилиндр, 5 ключей
- монтажный комплект
- крепежные накладки для полой металлической коробки
- инструкция

УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-600A(LED)

- Вырубите нишу в дверной коробке/двери по размеру замка и ответной планки, после чего установите замок вровень с поверхностью
- Для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта
- Приложите накладку на замок и зафиксируйте шурупами
- Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм
- Согласно инструкции подключения, подсоедините электроригельный замок YB-600A(LED) к питанию и управляющим устройствам системы контроля доступа

СОВМЕСТИМОСТЬ
Электроригельный замок YB-600A(LED) совместим с кодовыми клавиатурами, считывателями, радиоконтроллерами, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов или другими устройствами систем контроля доступа.

ДОПОЛНИТЕЛЬНЫЕ МАТЕРИАЛЫ

Ознакомиться с принципом действия и особенностями электроригельных замков можно здесь.
