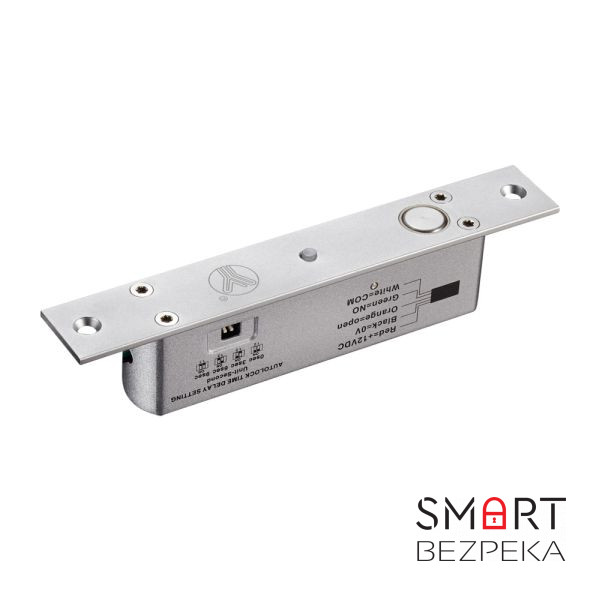

Ригельный замок YB-200(LED) врезной для системы контроля доступа

YB-200(LED) – врезной электроригельный замок для системы контроля доступа. Оснащен встроенной LED-индикацией, таймером задержки закрывания 0 | 3 | 6 | или 9 сек. (переключается перемычками на замке) и датчиком состояния двери
Бренд YLI ELECTRONIC.
Электроригельный замок предназначен для внутренней установки как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых, деревянных, а также стеклянных дверей.
ЧТО ТАКОЕ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством эл.питания. Запирание двери осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть.
КАК РАБОТАЕТ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК YB-200(LED)
Во время закрытия двери встроенный в замок геркон реагирует на магнит в ответной планке и замыкает контакт соленоида, выдвигающего ригель.
В случае отключения электропитания замок находится в открытом состоянии (ригель задвинут), что соответствует правилам пожарной безопасности.
Открывается замок управляющим контактом.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

Замок ригельный используется в автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-200(LED)

- Тип замка: электроригельный
- Тип установки: врезной
- Сила удержания: 1000 кг
- Выходы: NO/COM
- Без питания: открыт
- Питание: 12V
- Потребление: 850мА (рабочее) | 150мА (режим ожидания)
- Размеры:

замок: 190x30x39 мм
- ответная планка: 95x25x3 мм
- ригель: 16 мм (выдвижная часть), 13 мм (диаметр)

КОМПЛЕКТАЦИЯ

- электроригельный замок
- ответная планка
- монтажный комплект
- инструкция.

УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-200(LED)

- Вырубите нишу в дверной коробке/двери, размером 35мм х 137.6 мм | глубиной 40 мм и установите замок вровень с поверхностью
- *для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта

- Приложите накладку на замок и зафиксируйте шурупами
- Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм
- Согласно инструкции подключения, подсоедините электроригельный замок YB-200(LED) к питанию и управляющим устройствам системы контроля доступа

СОВМЕСТИМОСТЬ
Электроригельный замок YB-200(LED) совместим с кодовыми клавиатурами, считывателями, радиоконтроллерами, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов или другими устройствами систем контроля доступа.

ДОПОЛНИТЕЛЬНЫЕ МАТЕРИАЛЫ
Ознакомиться с принципом действия и особенностями электроригельных замков можно здесь.
