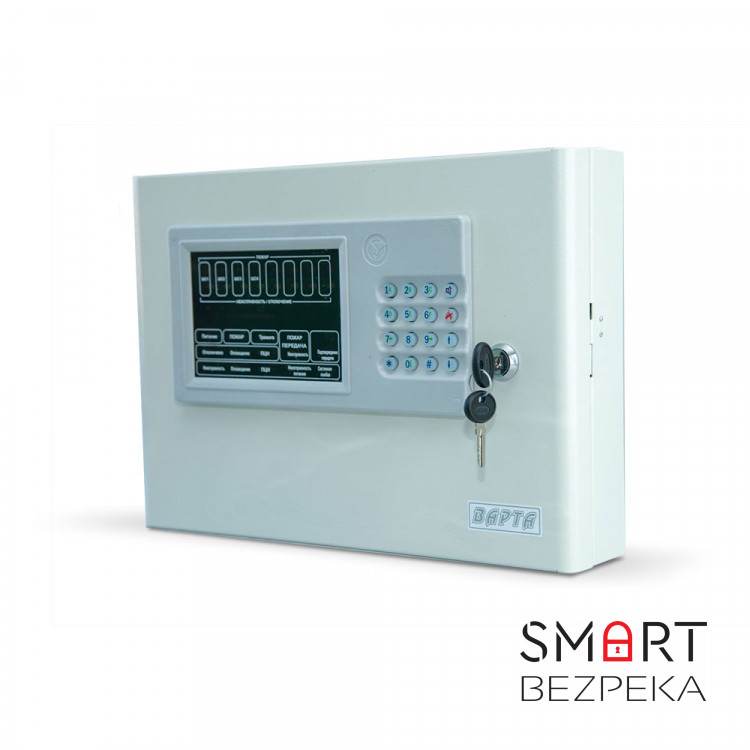

ППКП СКБ Электронмаш – Варта-1/8 (8 шлейфов) для пожарной сигнализации

ППКП Варта-1/8 (8 шлейфов) - прибор приемно-контрольный пожарный. Представляет собой многопроцессорную систему сбора и обработки состояния пожарных шлейфов, сигнализации и управления различными выходными сигналами.
Бренд: СКБ Электронмаш
Что такое ППКП
ППКП - это устройство, предназначенное для приема сигналов от пожарных извещателей (ПИ), обеспечения электропитанием активных (токопотребляющих) ПИ, выдачи информации на световые, звуковые оповещатели и пульты централизованного наблюдения.
Назначение
Предназначен для построения  систем пожарной сигнализации и автоматики различной сложности, а также систем раннего выявления чрезвычайных ситуаций и техногенной защиты. Прибор обеспечивает прием и отображение информации от всех типов извещателей и технологических датчиков с дальнейшей передачей сигнала на исполнительные устройства и/или специализированные станции мониторинга объекта.
Прибор используется только в помещениях. Запрещается эксплуатация устройства в помещениях с агрессивными примесями в воздухе, вызывающими коррозию.
Особенности
Прибор содержит:

- 8 равнозначных шлейфов сигнализации ШС (стабилизированное напряжение питания 24 В, ограничение тока 26 мА);
- четыре выхода типа «Открытый коллектор» К1, К2, К3, К4;
- два выхода оптореле Реле 1 и Реле 2;
- один выход «СЗО» (нагрузочная способность 12 В 0.35 А с контролем КЗ и обрыва);
- телефонный коммуникатор с гальванической развязкой от телефонной линии и памятью на 255 событий для передачи сообщений на ПЦН;
- выход для питания внешних устройств.

Принцип работы
 Каждый шлейф прибора может работать по одному из 4 алгоритмов:

- «Пож1» – при обнаружении срабатывания одного извещателя, включенного в ШС, выдается сообщение «Внимание», двух и более – «Пожар» (КЗ или обрыв подтверждают пожар во время сообщения «Внимание»).
- «Пож2» – при обнаружении срабатывания в ШС выдается сообщение «Внимание», происходит автоматическое кратковременное отключение и сброс ШС с последующим ожиданием повторного срабатывания в этом ШС в течение заданного времени. Если во время ожидания произойдет срабатывание, обрыв или короткое замыкание ШС, то будет выдано сообщение «Пожар», в противном случае тревога будет сброшена как ложная.
- «Логический» - двухуровневый автомат с контролем состояний КЗ и обрыв. Уровень тока после команды запоминания соответствует уровню «Лог1», увеличение на 3 мА и выше «Лог2».
- «Охранный» - режим работы охранных извещателей. В этом случае на пульте управления загорается индикатор «Тревога».

Напряжение питания ШС 24 В.
Прибор сохраняет работоспособность ШС при сопротивлении утечки между проводами ШС и/или между каждым из проводов ШС и «землей» не менее 50 кОм.
Прибор оценивает и выдает сообщение об изменении состояния ШС при длительности этого изменения не менее одной секунды и не выдает при длительности менее 100 мс.
Максимальное сопротивление проводов пожарных ШС (без учета сопротивления выносных элементов) не более 470 Ом.
Диапазон тока в цепи ШС, при котором устанавливается дежурный режим работы, от 5 мА до 17 мА.
Ток в цепи ШС, который оценивается как короткое замыкание (КЗ), не более 26 мА.
При отключении сетевого питания и снижении напряжения аккумулятора ниже (10,8±0,2) В прибор автоматически отключает ШС и переходит в состояние «Неисправность питания». Обратный переход происходит при подаче сетевого напряжения питания 220 В. При снижении напряжения аккумулятора до (10,5±0,2) В аккумулятор отключается.
Электропитание прибора производится от сети переменного тока напряжением (220+22–33) В и частотой (50±1) Гц и от аккумуляторной батареи (резервного источника) с номинальным напряжением 12 В.
Потребляемая мощность от сети переменного тока в дежурном режиме не более 10 ВА, максимальная не более 50 ВА.
Аккумуляторная батарея должна быть кислотно-свинцового типа герметичная необслуживаемая перезаряжаемая с номинальным напряжением 12 В и емкостью не менее 7 А·ч, способная работать в буферном режиме заряда.
Наработка на отказ прибора не менее 30000 часов.
