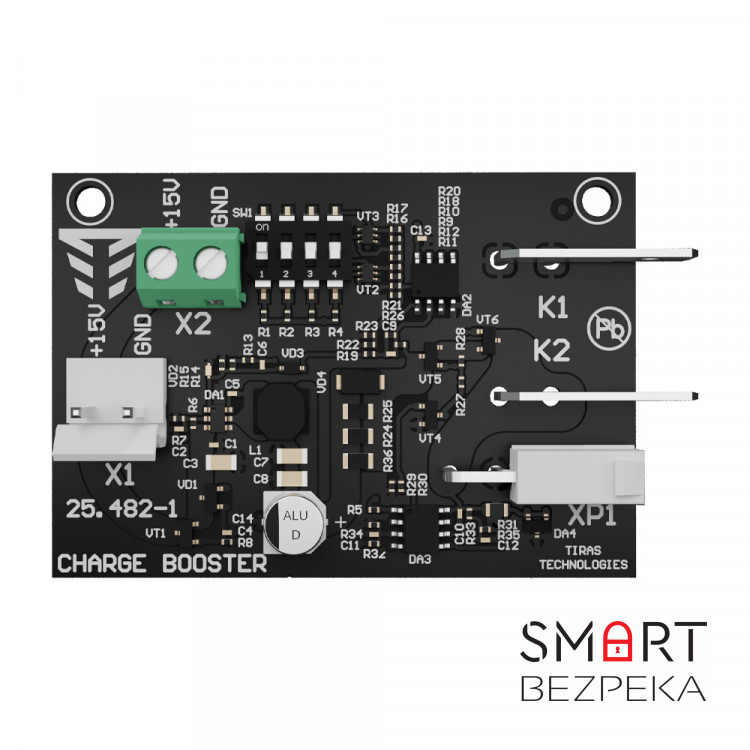

Модуль быстрой зарядки АКБ Charge BOOSTER

Модуль быстрой зарядки АКБ Charge BOOSTER предназначен для ускорения зарядки аккумулятора, который входит в состав ППК типа: "Orion NOVA L/M", "Orion NOVA 4/8/16" и ППКО "Орион-Т.3.2".
Модуль подключается в разрыв линии между клеммами зарядки АКБ ППК. Модуль увеличивает ток зарядки АКБ на величину, выбранную на его переключателях. Питается модуль напряжением от 14 до 30 В от комплектного блока питания ППК или внешнего блока питания.
Данный модуль поддерживает четыре схемы подключения к ППК:

- С использованием комплектного блока питания ППК - для ППК "Orion NOVA L/M" версий 2.x и 3.х;
- С заменой комплектного блока питания ППК на PSU35-15 - для ППК "Orion NOVA L/M" версий 2.x и 3.х;
- С использованием дополнительного блока питания PSU25-15 в корпусе ППК - для ППК "Orion NOVA L/M" версий 2.x и 3.х;
- С использованием дополнительного внешнего блока питания - для ППК типа "Orion NOVA L/M", "Orion NOVA 4/8/16" и ППКО "Орион Т3.2".

Перед выполнением работ по установке модуля следует отключить ППК, ППКО от сети
Технические характеристики:

- Напряжение питания (входы +15V, GND): 14.0 ... 30.0 В
- Ток собственного потребления: не более 10 мА
- Ток зарядки АКБ: 300 мА; 700 мА; 900 мА; 1800 мА (выбор с помощью переключателя на плате, добавляется к току зарядки АКБ от ППК)
- Рабочая температура: -10°C ~ +40°C (при относительной влажности до 75% без образования конденсата)
- Размеры (Ш х В х Г): 62 x 43 x 17 мм
- Вес: 30 г

Комплектация:

- Charge BOOSTER
- Провод для АКБ 200 мм
- Провод питания модуля
- Паспорт
