Электромеханический замок ATIS Lock MG для контроля доступа

ATIS Lock MG – универсальный накладной электромеханический замок из окрашенной стали для внутренней установки с дополнительной защитой кнопки выхода замка от продавливания. Предназначен для металлических или деревянных дверей. Тип установки по направлению закрывания двери: левый / правый.

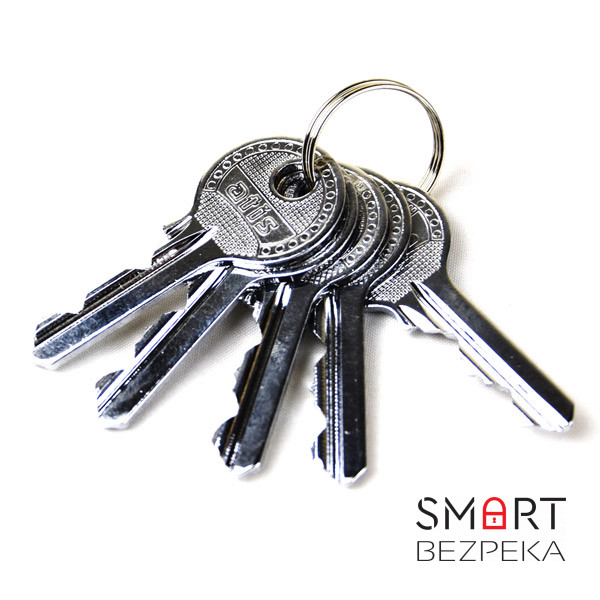

Открывается импульсом электрического тока (12 В), а также ключом или с помощью встроенной механической кнопки. В комплекте прилагается 5 ключей.
Тип ключа - зубчатый

Что такое электромеханический замок

Электромеханический замок - запирающее устройство с механическим ригелем, открытие которого производится с помощью подачи электрического питания, либо механическим способом – ключом/кнопкой.

Как работает электромеханический замок

Открыть замок ATIS Lock MG можно следующими способами:

- снаружи – с помощью ключа

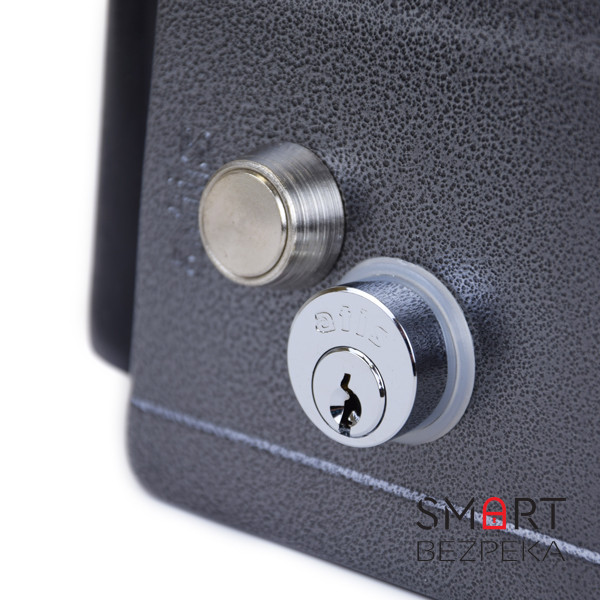

- изнутри – с помощью встроенной механической кнопки
- дистанционно – импульсом напряжения 12 В от сетевого блока питания или контроллера

Во избежание выхода катушки замка из строя, непрерывное время подачи напряжения не должно превышать 3 секунды.

Где используется электромеханический замок ATIS Lock MG

Используется в простых системах контроля доступа, например, в квартирах, школах, магазинах, отелях, офисах, складских помещениях. Изготовленный из окрашенной стали, замок подходит только для установки внутри помещений.

Технические характеристики ATIS Lock MG

- Материал корпуса: окрашенная сталь
- Тип установки: накладной
- Питание: 12 В
- Ток потребления: 2 А
- Рабочая температура: от -30° до +70°С
- Размеры: 160 х 105 х 37 мм
- Размеры упаковки: 170 x 107 x 85 мм
- Вес: 1300 г

Установка электромеханического замка ATIS Lock MG

- Установите и закрепите серцевину (d=27мм) с монтажным кольцом на двери, используя зажимную пластину
- Отрегулируйте планку серцевины в зависимости от толщины двери
- Снимите крышку замка, открутив два винта на торце, и закрепите замок на двери, используя 4-ре монтажные отверстия

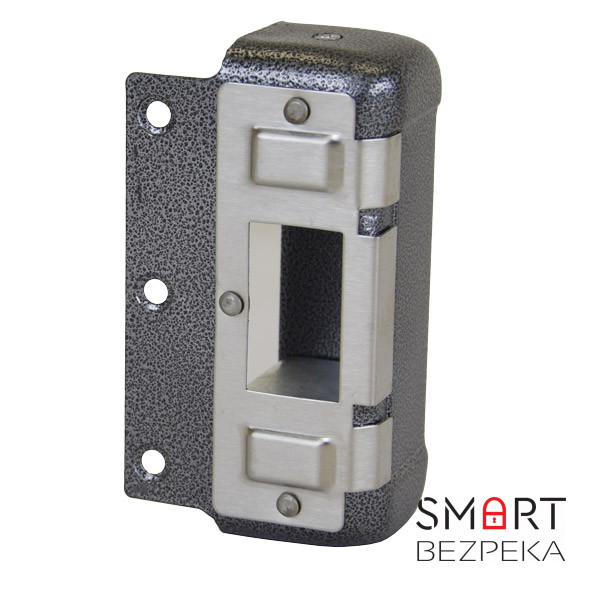

- Установите ответную часть, выдержав расстояние между замком и ответной планкой 5 мм
- При необходимости отрегулируйте усилие взводной пружины замка
- Подключите питание

Для открытия электромеханического замка с помощью видеодомофона без использования отдельного блока питания к замку – рекомендуем использовать БУЗ (приобретается отдельно).

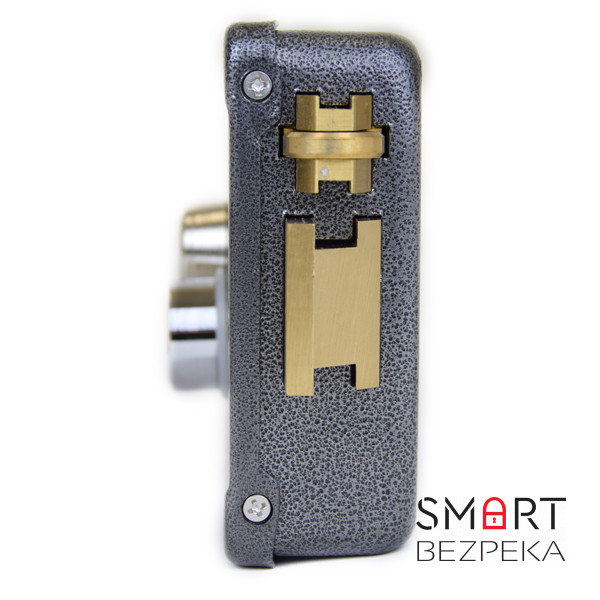

Левая/правая установка запирающего ригеля

Для установки запирающего ригеля замка в соответствии с направлением закрывания двери (левая/ правая), необходимо снять крышку замка, вытащить шплинт из отверстия оси запирающего ригеля, снять шайбы, вытащить и повернуть ригель на 180°. Закрепить всё в обратной последовательности.

Совместимость

Электромеханический замок ATIS Lock MG совместим с аудиодомофонами и видеодомофонами всех типов, кодовыми клавиатурами, считывателями, контроллерами, радиоконтроллерами, кнопками выхода и другими устройствами систем контроля доступа.
