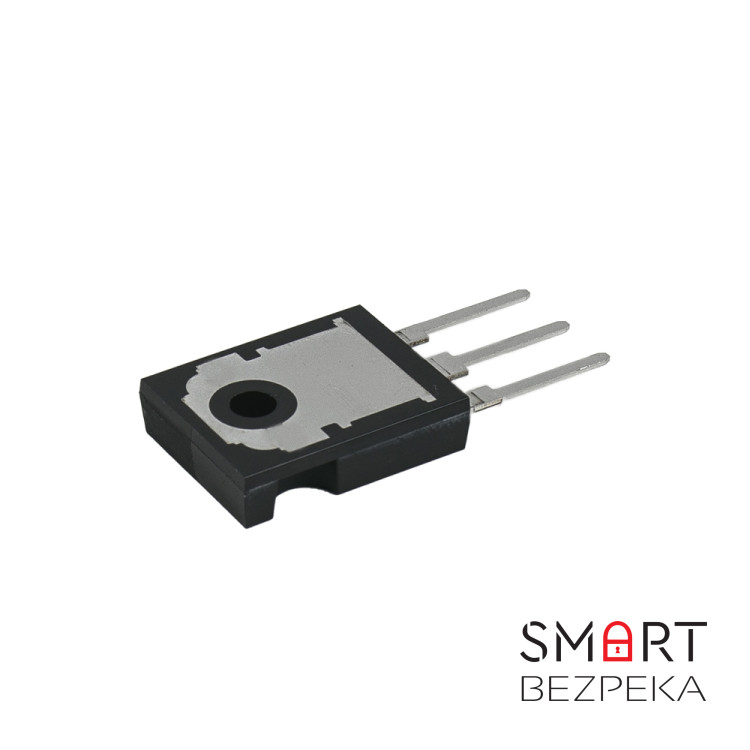

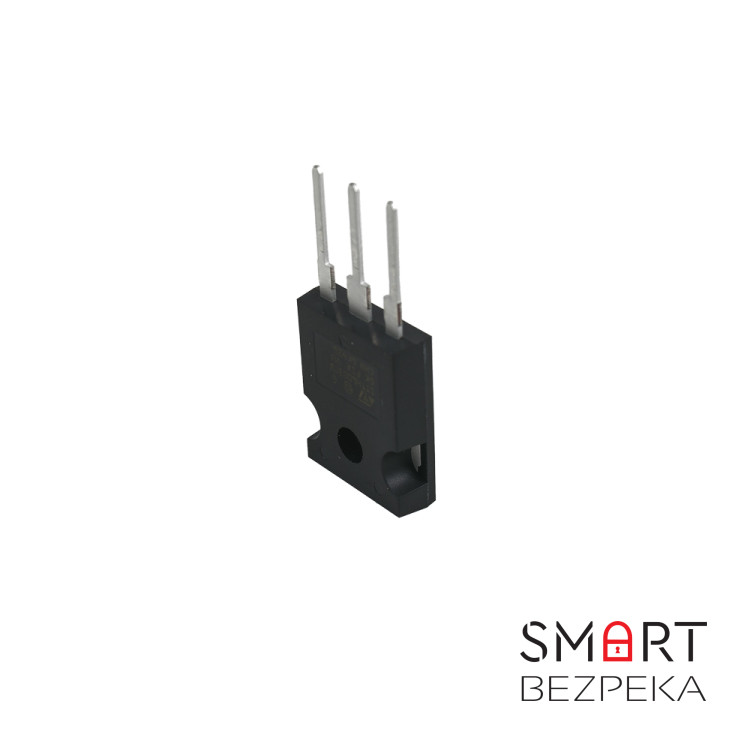

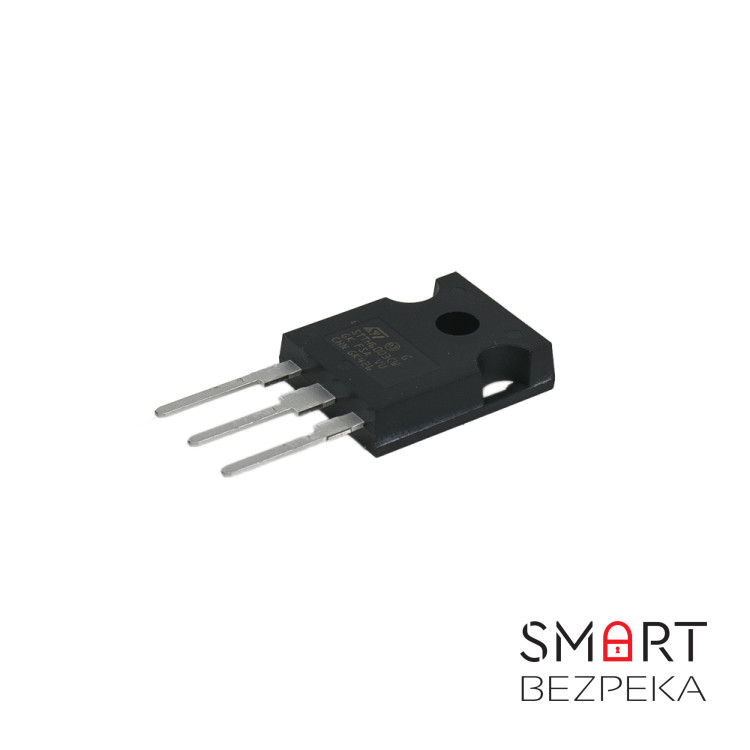

Диод STTH6003CW с ультрабыстрым восстановлением

STTH6003CW — это двухдиодный ультрабыстродействующий выпрямительный диод, выполненный в корпусе TO-247-3. Он обеспечивает высокую надёжность, устойчивость к токовым и тепловым нагрузкам, а также удобство интеграции в промышленные и автомобильные системы. Диод разработан для работы в условиях высоких частот и напряжений, сочетая компактность и стабильную производительность.
Основные технические характеристики включают максимальное обратное напряжение 300 В, средний прямой ток 60 А (2 × 30 А), ультрабыстрое время восстановления 55 нс и прямое напряжение 1,25 В при токе 30 А. Диод также отличается низким обратным током утечки (60 мкА при 300 В) и минимальной индуктивностью, что упрощает проектирование схем и снижает потери энергии.
STTH6003CW идеально подходит для использования в импульсных источниках питания, высокочастотных преобразователях DC-DC, инверторах, сварочных установках и телекоммуникационном оборудовании. Высокая скорость восстановления, минимальный уровень шума и превосходные электрические характеристики делают его ключевым элементом для создания надёжных и энергоэффективных решений.
Характеристики STTH6003CW:

- Обратное напряжение (Vrr): 300 В
- Суммарный средний прямой ток (Iav): 60 А (2 × 30 А, каждый диод)
- Время обратного восстановления (Trr): 55 нс
- Прямое напряжение (Vf): 1,25 В при 30 А (на один диод)
- Максимальный неповторяющийся импульсный ток (Ifsm): 300 А
- Обратный ток утечки (Ir): 60 мкА при 300 В
- Тип корпуса: TO-247-3
- Тип диода: ультрабыстродействующий выпрямительный диод (Ultra Fast Recovery Rectifier)
- Конфигурация: два диода с общим катодом (Dual Common Cathode)
- Скорость: быстродействие ≤ 500 нс, ток 200 мА
- Пиковое повторяющееся обратное напряжение: 300 В
- Диапазон рабочих температур: -40 °C … +150 °C
- Тип монтажа: сквозное отверстие (Through Hole, Radial)
- Количество выводов: 3 + термоплощадка (Tab)
- Продукт: сверхбыстродействующий выпрямитель для автомобильной электроники и источников питания
- Применение: автомобильная электроника, преобразователи, источники питания
- Производитель: STMicroelectronics
